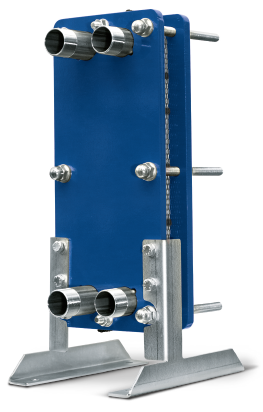

Πλακοειδείς εναλλάκτες θερμότητας CIPRIANI

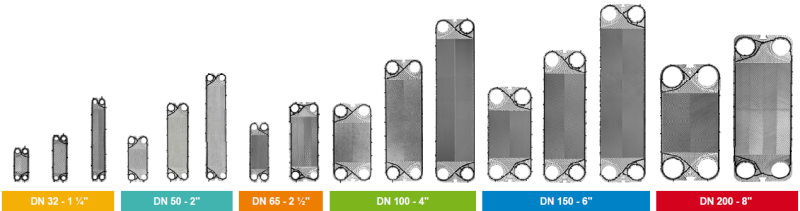

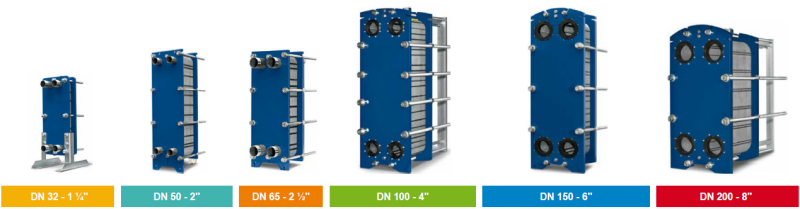

Το μεγαλύτερο πλεονέκτημα των Ιταλικών πλακοειδών εναλλακτών θερμότητας Cipriani είναι η πολύ μεγάλη γκάμα υλικών και σχεδιαστικών επιλογών που μπορεί να προσφέρει. Κατασκευάζει εναλλάκτες με 6 διατομές σύνδεσης και 16 διαφορετικές διαστάσεις πλακών. Επιπλέων διαθέτει 2 διαφορετικά θερμικά προφίλ πλακών (υψηλής απόδοσης και χαμηλής πτώσης πίεσης).

Χάρη στη μεγάλη αυτή γκάμα προϊόντων, οι πλακοειδείς εναλλάκτες θερμότητας Cipriani, μπορούν να προσφέρουν οικονομικές και αξιόπιστες λύσεις για κάθε τύπο εφαρμογής (θέρμανση, ψύξη, πισίνα, ανάκτηση κλπ.).

Εκτός των σχεδιαστικών επιλογών υπάρχει τεράστιο εύρος επιλογών και σε υλικά για το πλαίσιο του εναλλάκτη, τις πλάκες, τα παρεμβύσματα και τις αναμονές σύνδεσης των εναλλακτών ανάλογα με τον τύπο της κάθε εφαρμογής.

ΠΛΑΙΣΙΑ

• Χάλυβας με εποξική βαφή.
• Ανοξείδωτο ατσάλι.
• Χάλυβας επενδεδυμένος με ανοξείδωτο.

ΠΛΑΚΕΣ

• Ανοξείδωτο ατσάλι AISI 304 [EN 1.4301].
• Ανοξείδωτο ατσάλι AISI 316L [EN 1.4404].
• Τιτάνιο (Grade 1).
• Κράμα  254SMΟ  [EN 1.4547].
• Διαθέσιμα πάχη πλάκας: 0,4mm / 0,5mm / 0,6mm.
• Μέγιστη πίεση λειτουργίας: 10, 16 ή 25 bar

ΠΑΡΕΜΒΥΣΜΑΤΑ

• NRB  (Tmin: -20^oC, Tmax: 110^oC).
• EPDM (Tmin: -20^oC, Tmax: 160^oC).
• FPM  (Tmin: -20^oC, Tmax: 200^oC).
• HNBR  (Tmin: -20^oC, Tmax: 160^oC).

ΣΥΝΔΕΣΕΙΣ

• Σπείρωμα ή φλάντζα.
• Δυνατότητα επιλογής υλικών και σχεδιαστικών λύσεων.

ΠΡΟΑΙΡΕΤΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ

• Βάση στήριξης.

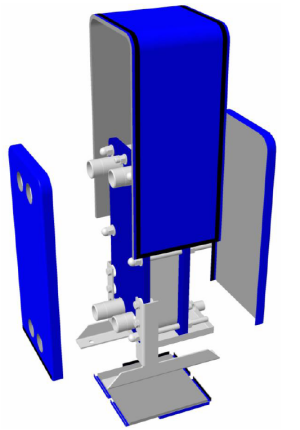

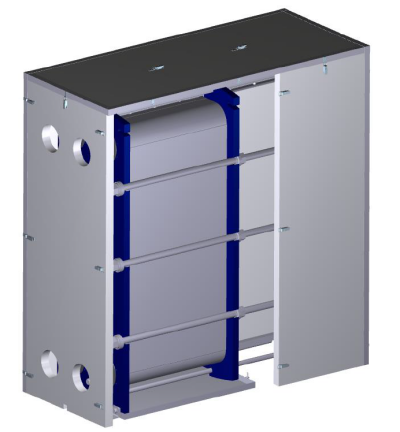

• Μονωτικό κέλυφος.
• Μονωτικό κάλυμμα.
• Λεκάνη συλλογής υγρών και συμπυκνωμάτων.

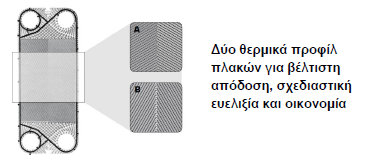

ΔΥΟ ΘΕΡΜΙΚΑ ΠΡΟΦΙΛ ΠΛΑΚΩΝ

• Βάση στήριξης.
• Μονωτικό κέλυφος.
• Μονωτικό κάλυμμα.
• Λεκάνη συλλογής υγρών και συμπυκνωμάτων.

Για τον υπολογισμό ενός πλακοειδούς εναλλάκτη θερμότητας απαιτούνται τα εξής μεγέθη:

• Τέσσερα από τα ακόλουθα μεγέθη:  θερμοκρασία εισόδου πρωτεύοντος, θερμοκρασία εξόδου πρωτεύοντος, θερμοκρασία εισόδου δευτερεύοντος, θερμοκρασία εξόδου δευτερεύοντος, παροχή  πρωτεύοντος, παροχή  δευτερεύοντος, ισχύς του εναλλάκτη.
• Την πτώση πίεση στο πρωτεύων κύκλωμα.
• Την πτώση πίεση στο δευτερεύων κύκλωμα.

Ζητήστε μας να σας υπολογίσουμε τον βέλτιστο εναλλάκτη για την εφαρμογή σας

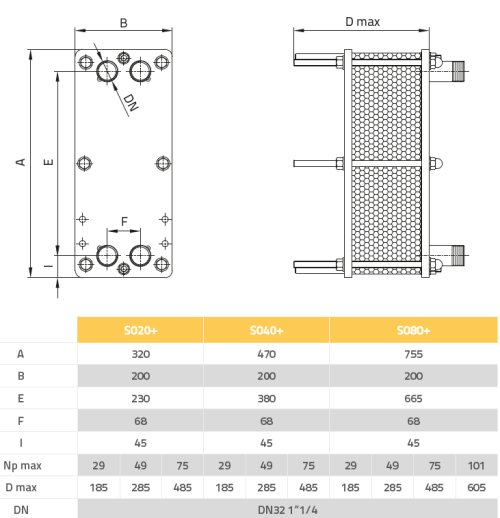

Τρείς σχεδιαστικές επιλογές: S020+, S040+, S080+

Εφαρμογές

• Παραγωγή ζεστού νερού χρήσης
• Θέρμανση κολυμβητικών δεξαμενών (πισίνες)
• Ηλιακά συστήματα
• Συστήματα κλιματισμού
• Ανάκτηση θερμότητας.

Εξωτερικό πλαίσιο:

• Χάλυβας με εποξική βαφή.
• Ανοξείδωτο ατσάλι.
• Χάλυβας επενδεδυμένος με ανοξείδωτο.

Εσωτερικές πλάκες:

• Ανοξείδωτο ατσάλι AISI 304 [EN 1.4301].
• Ανοξείδωτο ατσάλι AISI 316L [EN 1.4404].
• Τιτάνιο (Grade 1).
• Κράμα 254SMΟ  [EN 1.4547].
• Διαθέσιμα πάχη πλάκας: 0,4mm / 0,5mm / 0,6mm.
• Μέγιστη πίεση λειτουργίας: 10, 16 ή 25 bar

Ελαστικά παρεμβύσματα:

• NRB  (Tmin: -20^oC, Tmax: 110^oC).
• EPDM (Tmin: -20^oC, Tmax: 160^oC).
• FPM  (Tmin: -20^oC, Tmax: 200^oC).
• HNBR  (Tmin: -20^oC, Tmax: 160^oC).

Διάμετρος στομίων βασικού μοντέλου:

DN32 (1 1/4") - αρσενικό σπείρωμα S.S.316 (JJ)

Προαιρετικός εξοπλισμός

• Βάση στήριξης.
• ΜΜονωτικό κέλυφος.
• Λεκάνη συλλογής υγρών και συμπυκνωμάτων.

ΔΥΟ ΘΕΡΜΙΚΑ ΠΡΟΦΙΛ ΠΛΑΚΩΝ

Μονωτικό κέλυφος.

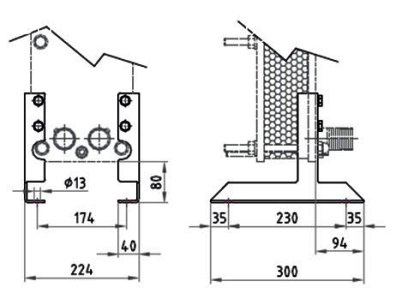

Μεταλλική βάση στήριξης

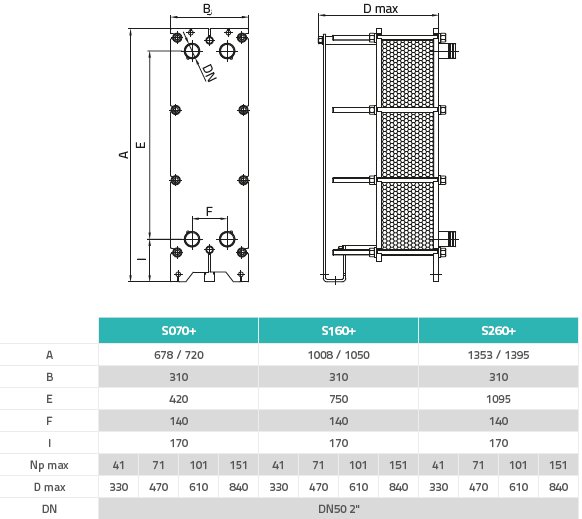

Τρείς σχεδιαστικές επιλογές: S070+, S160+, S260+

Εφαρμογές

• Παραγωγή ζεστού νερού χρήσης
• Θέρμανση κολυμβητικών δεξαμενών (πισίνες)
• Ηλιακά συστήματα
• Συστήματα κλιματισμού
• Ανάκτηση θερμότητας.

Εξωτερικό πλαίσιο:

• Χάλυβας με εποξική βαφή.
• Ανοξείδωτο ατσάλι.
• Χάλυβας επενδεδυμένος με ανοξείδωτο.

Εσωτερικές πλάκες:

• Ανοξείδωτο ατσάλι AISI 304 [EN 1.4301].
• Ανοξείδωτο ατσάλι AISI 316L [EN 1.4404].
• Τιτάνιο (Grade 1).
• Κράμα 254SMΟ  [EN 1.4547].
• Διαθέσιμα πάχη πλάκας: 0,4mm / 0,5mm / 0,6mm.
• Μέγιστη πίεση λειτουργίας: 10, 16 ή 25 bar

Ελαστικά παρεμβύσματα:

• NRB  (Tmin: -20^oC, Tmax: 110^oC).
• EPDM (Tmin: -20^oC, Tmax: 160^oC).
• FPM  (Tmin: -20^oC, Tmax: 200^oC).
• HNBR  (Tmin: -20^oC, Tmax: 160^oC).

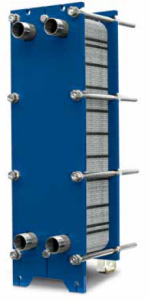

Διάμετρος στομίων βασικού μοντέλου:

DN50 (2") - αρσενικό σπείρωμα S.S.316 (JJ)

Προαιρετικός εξοπλισμός

• Βάση στήριξης.
• ΜΜονωτικό κέλυφος.
• Λεκάνη συλλογής υγρών και συμπυκνωμάτων.

ΔΥΟ ΘΕΡΜΙΚΑ ΠΡΟΦΙΛ ΠΛΑΚΩΝ

Μονωτικό κέλυφος.

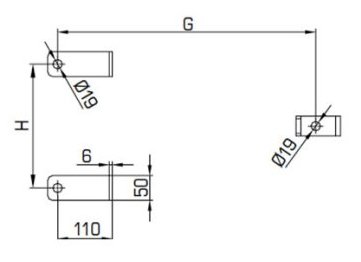

Μεταλλικά πόδια στήριξης

Δύο σχεδιαστικές επιλογές: S125+, S180+

Εφαρμογές

• Παραγωγή ζεστού νερού χρήσης
• Θέρμανση κολυμβητικών δεξαμενών (πισίνες)
• Ηλιακά συστήματα
• Συστήματα κλιματισμού
• Ανάκτηση θερμότητας.

Εξωτερικό πλαίσιο:

• Χάλυβας με εποξική βαφή.
• Ανοξείδωτο ατσάλι.
• Χάλυβας επενδεδυμένος με ανοξείδωτο.

Εσωτερικές πλάκες:

• Ανοξείδωτο ατσάλι AISI 304 [EN 1.4301].
• Ανοξείδωτο ατσάλι AISI 316L [EN 1.4404].
• Τιτάνιο (Grade 1).
• Κράμα 254SMΟ  [EN 1.4547].
• Διαθέσιμα πάχη πλάκας: 0,4mm / 0,5mm / 0,6mm.
• Μέγιστη πίεση λειτουργίας: 10, 16 ή 25 bar

Ελαστικά παρεμβύσματα:

• NRB  (Tmin: -20^oC, Tmax: 110^oC).
• EPDM (Tmin: -20^oC, Tmax: 160^oC).
• FPM  (Tmin: -20^oC, Tmax: 200^oC).
• HNBR  (Tmin: -20^oC, Tmax: 160^oC).

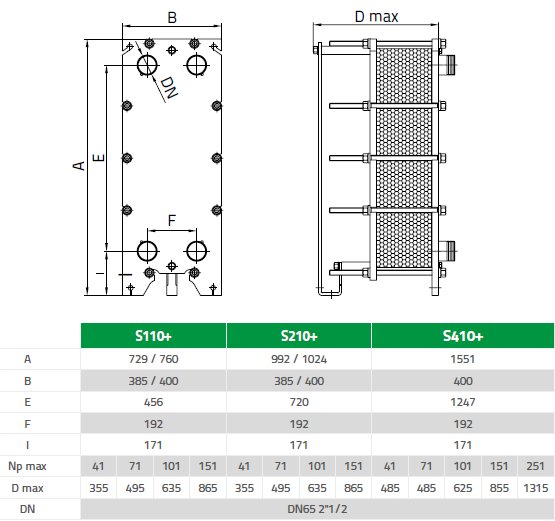

Διάμετρος στομίων βασικού μοντέλου:

DN65 (2 1/2") - αρσενικό σπείρωμα S.S.316 (JJ)

Προαιρετικός εξοπλισμός

• Βάση στήριξης.
• ΜΜονωτικό κέλυφος.
• Λεκάνη συλλογής υγρών και συμπυκνωμάτων.

ΔΥΟ ΘΕΡΜΙΚΑ ΠΡΟΦΙΛ ΠΛΑΚΩΝ

Μονωτικό κέλυφος.

Μεταλλικά πόδια στήριξης

Τρείς σχεδιαστικές επιλογές: S300+, S450+, S700+

Εφαρμογές

• Παραγωγή ζεστού νερού χρήσης
• Θέρμανση κολυμβητικών δεξαμενών (πισίνες)
• Ηλιακά συστήματα
• Συστήματα κλιματισμού
• Ανάκτηση θερμότητας.

Εξωτερικό πλαίσιο:

• Χάλυβας με εποξική βαφή.
• Ανοξείδωτο ατσάλι.
• Χάλυβας επενδεδυμένος με ανοξείδωτο.

Εσωτερικές πλάκες:

• Ανοξείδωτο ατσάλι AISI 304 [EN 1.4301].
• Ανοξείδωτο ατσάλι AISI 316L [EN 1.4404].
• Τιτάνιο (Grade 1).
• Κράμα 254SMΟ  [EN 1.4547].
• Διαθέσιμα πάχη πλάκας: 0,4mm / 0,5mm / 0,6mm.
• Μέγιστη πίεση λειτουργίας: 10, 16 ή 25 bar

Ελαστικά παρεμβύσματα:

• NRB  (Tmin: -20^oC, Tmax: 110^oC).
• EPDM (Tmin: -20^oC, Tmax: 160^oC).
• FPM  (Tmin: -20^oC, Tmax: 200^oC).
• HNBR  (Tmin: -20^oC, Tmax: 160^oC).

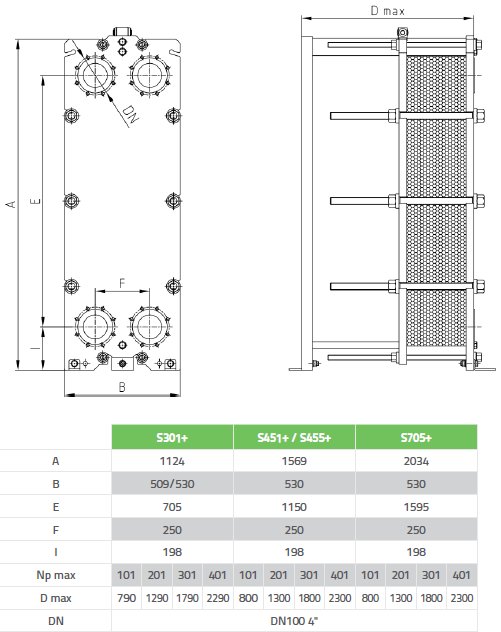

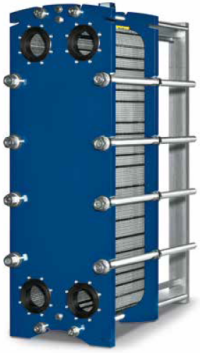

Διάμετρος στομίων βασικού μοντέλου:

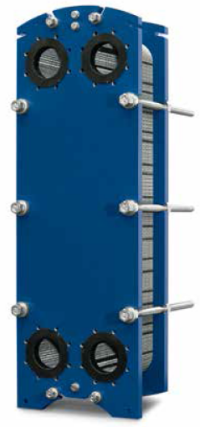

DN100 (4")

Προαιρετικός εξοπλισμός

• Βάση στήριξης.
• Μονωτικό κέλυφος.
• Λεκάνη συλλογής υγρών και συμπυκνωμάτων.

ΔΥΟ ΘΕΡΜΙΚΑ ΠΡΟΦΙΛ ΠΛΑΚΩΝ

Μονωτικό κέλυφος.

Μεταλλικά πόδια στήριξης

Τρείς σχεδιαστικές επιλογές: S400+, S600+, S900+

Εφαρμογές

• Παραγωγή ζεστού νερού χρήσης
• Θέρμανση κολυμβητικών δεξαμενών (πισίνες)
• Ηλιακά συστήματα
• Συστήματα κλιματισμού
• Ανάκτηση θερμότητας.

Εξωτερικό πλαίσιο:

• Χάλυβας με εποξική βαφή.
• Ανοξείδωτο ατσάλι.
• Χάλυβας επενδεδυμένος με ανοξείδωτο.

Εσωτερικές πλάκες:

• Ανοξείδωτο ατσάλι AISI 304 [EN 1.4301].
• Ανοξείδωτο ατσάλι AISI 316L [EN 1.4404].
• Τιτάνιο (Grade 1).
• Κράμα 254SMΟ  [EN 1.4547].
• Διαθέσιμα πάχη πλάκας: 0,4mm / 0,5mm / 0,6mm.
• Μέγιστη πίεση λειτουργίας: 10, 16 ή 25 bar

Ελαστικά παρεμβύσματα:

• NRB  (Tmin: -20^oC, Tmax: 110^oC).
• EPDM (Tmin: -20^oC, Tmax: 160^oC).
• FPM  (Tmin: -20^oC, Tmax: 200^oC).
• HNBR  (Tmin: -20^oC, Tmax: 160^oC).

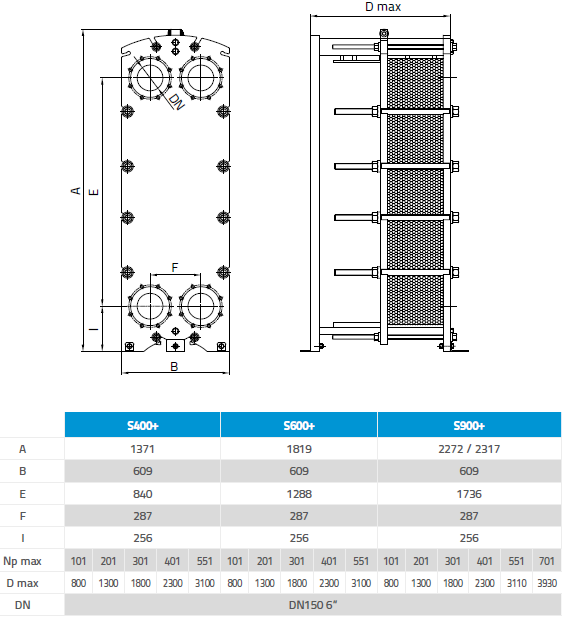

Διάμετρος στομίων βασικού μοντέλου:

DN150 (6")

Προαιρετικός εξοπλισμός

• Βάση στήριξης.
• ΜΜονωτικό κέλυφος.
• Λεκάνη συλλογής υγρών και συμπυκνωμάτων.

ΔΥΟ ΘΕΡΜΙΚΑ ΠΡΟΦΙΛ ΠΛΑΚΩΝ

Μονωτικό κέλυφος.

Μεταλλικά πόδια στήριξης

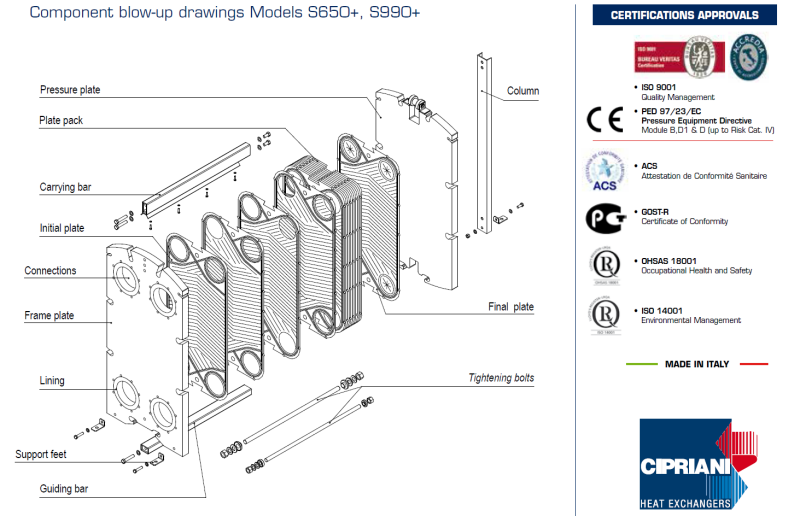

Δύο σχεδιαστικές επιλογές: S650+, S990+

Εφαρμογές

• Παραγωγή ζεστού νερού χρήσης
• Θέρμανση κολυμβητικών δεξαμενών (πισίνες)
• Ηλιακά συστήματα
• Συστήματα κλιματισμού
• Ανάκτηση θερμότητας.

Εξωτερικό πλαίσιο:

• Χάλυβας με εποξική βαφή.
• Ανοξείδωτο ατσάλι.
• Χάλυβας επενδεδυμένος με ανοξείδωτο.

Εσωτερικές πλάκες:

• Ανοξείδωτο ατσάλι AISI 304 [EN 1.4301].
• Ανοξείδωτο ατσάλι AISI 316L [EN 1.4404].
• Τιτάνιο (Grade 1).
• Κράμα 254SMΟ  [EN 1.4547].
• Διαθέσιμα πάχη πλάκας: 0,4mm / 0,5mm / 0,6mm.
• Μέγιστη πίεση λειτουργίας: 10, 16 ή 25 bar

Ελαστικά παρεμβύσματα:

• NRB  (Tmin: -20^oC, Tmax: 110^oC).
• EPDM (Tmin: -20^oC, Tmax: 160^oC).
• FPM  (Tmin: -20^oC, Tmax: 200^oC).
• HNBR  (Tmin: -20^oC, Tmax: 160^oC).

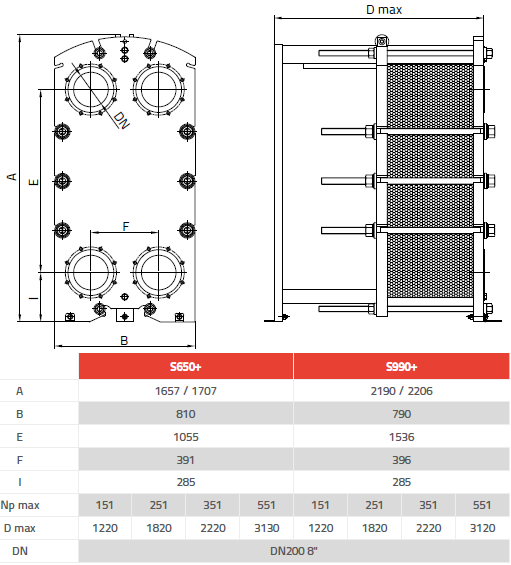

Διάμετρος στομίων βασικού μοντέλου:

DN200 (8")

Προαιρετικός εξοπλισμός

• Βάση στήριξης.
• ΜΜονωτικό κέλυφος.
• Λεκάνη συλλογής υγρών και συμπυκνωμάτων.

ΔΥΟ ΘΕΡΜΙΚΑ ΠΡΟΦΙΛ ΠΛΑΚΩΝ

Μονωτικό κέλυφος.

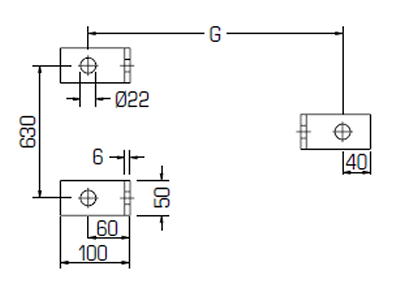

Μεταλλικά πόδια στήριξης

Μονωτικό κέλυφος

Μεταλλική βάση στήριξης

Μονωτικό κέλυφος.

Μεταλλικά πόδια στήριξης
