Η εταιρεία JES δραστηριοποιείται στο χώρο της θέρμανσης από το 1982 κατασκευάζοντας ηλεκτροβάνες, εντολοδέκτες αυτονομίας και θερμοστάτες χώρου.

Προιόντα σε αυτή τη σελίδα

	Ηλεκτροβάνες	Ηλεκτροβάνες	Πίνακες Αυτονομίας	Πίνακες Αυτονομίας	Λειτουργία Συστήματος

	JES	JES SUPER	Με διόδους	Με relay

Ηλεκτροβάνες αυτονομίας JES

ΔΙΟΔΕΣ ΚΑΙ ΤΡΙΟΔΕΣ ΗΛΕΚΤΡΟΒΑΝΕΣ JES

Ηλεκτροβάνα πλήρης ½”-2″ JES, χρησιμοποιείται για θέρμανση ή για ψύξη.

Απαιτείται γείωση.

Είναι κατάλληλη για πόσιμο νερό, αλλά απαγορεύονται τα εύφλεκτα υγρά.

Θερμοκρασία λειτουργίας -10^οC έως 80^οC.

Οι τρίοδες ηλεκτροβάνες χρησιμοποιούνται για δύο διαφορετικές, εναλλακτικές παροχές με μία κοινή έξοδο και βρίσκουν εφαρμογή κυρίως σε ηλιακά συστήματα, boilers και αυτονομίες. Κατόπιν παραγγελίας μπορούν να κατασκευαστούν ηλεκτροβάνες 24V και 12V.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΒΑΝΑΣ

Σώμα: Ορείχαλκος UNI5705/65 (Cu58Zn40Pb2).
Σφαίρα: Ορείχαλκος με στεγανοποίηση PTFE και Ο-Ring NBR.
Άξονας: Στεγανοποίηση με Ο-Ring NBR.
Θερμοκρασία λειτουργίας: Από -10°C έως + 120°C.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΜΟΤΕΡ

Ηλεκτροκινητήρας: croozet- 3,5 watt - 230V - 50HZ.
Χρόνος περιστροφής: (0°-90°) 70sec.
Relay: 230-240V - 8A.
Προστασία ηλεκτρικών κυκλωμάτων IP 20.
Ενδεικτική λυχνία λειτουργίας.
Καλώδιο σύνδεσης 5X0.75 Μήκος 0.80m.

ΠΙΣΤΟΠΟΙΗΣΗ: TUV Β 9801 27769 001

ΗΛΕΚΤΡΟΒΑΝΕΣ ΑΥΤΟΝΟΜΙΑΣ JES

Ηλεκτροβάνες αυτονομίας JES

ΕΠΙΣΤΡΟΦΗ ΣΤΗΝ ΑΡΧΗ

Ηλεκτροβάνες αυτονομίας JES SUPER

ΔΙΟΔΕΣ ΗΛΕΚΤΡΟΒΑΝΕΣ JES Super

Ηλεκτροβάνα πλήρης ½”-1 ¼” SUPER JES είναι για πιο γρήγορη τοποθέτηση από τον εγκαταστάτη και δεν απαιτείται γείωση.

Είναι κατάλληλη για πόσιμο νερό, αλλά όχι για εύφλεκτα υγρά.

Θερμοκρασία λειτουργίας -10^οC έως 80^οC.

ΗΛΕΚΤΡΟΒΑΝΕΣ ΑΥΤΟΝΟΜΙΑΣ SUPER JES

Ηλεκτροβάνες αυτονομίας JES SUPER

ΕΠΙΣΤΡΟΦΗ ΣΤΗΝ ΑΡΧΗ

Πίνακες αυτονομίας με διόδους JES

ΠΙΝΑΚΑΣ ΑΥΤΟΝΟΜΙΑΣ ΜΕ ΔΙΟΔΟΥΣ

Είναι ένας καταγραφικός εντολοδέκτης που μετρά τις ώρες λειτουργίας ενός διαμερίσματος και δίνει εκκίνηση στον καυστήρα και στον κυκλοφορητή. Εν αντιθέσει με τον εντολοδέκτη αυτονομίας με relay, εδώ η εκτόνωση του ζεστού νερού του λέβητα γίνεται μέσω by-pass των σωλήνων του μονοσωληνίου.

ΠΙΝΑΚΕΣ ΑΥΤΟΝΟΜΙΑΣ ΜΕ ΔΙΟΔΟΥΣ

Συνδεσμολογία πίνακα αυτονομίας

ΕΠΙΣΤΡΟΦΗ ΣΤΗΝ ΑΡΧΗ

Πίνακες αυτονομίας με ρελέ JES

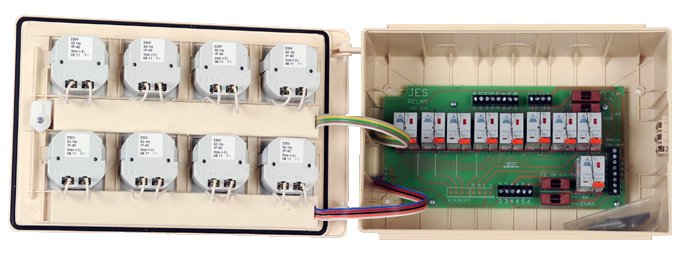

ΠΙΝΑΚΑΣ ΑΥΤΟΝΟΜΙΑΣ ΜΕ RELAY

Είναι ένας καταγραφικός εντολοδέκτης που μετρά τις ώρες λειτουργίας ενός διαμερίσματος και δίνει εκκίνηση στον καυστήρα και τον κυκλοφορητή.

Διαθέτει σύστημα μη υπερθέρμανσης του λέβητα από το ζεστό νερό, με το χαρακτηριστικό ότι παραμένει ανοιχτή η τελευταία ηλεκτροβάνα, μετά το κλείσιμο του τελευταίου θερμοστάτη χώρου.

Πίνακας αυτονομίας με κεντρικό δέκτη εντολών και ωρομετρητές.
Για αυτόνομα συστήματα θέρμανσης, μπόιλερ, κλπ.
Ο μοναδικός που αφήνει βάνα ή κυκλοφορητή ανοικτά με το κλείσιμο του θερμοστάτη.

ΠΙΝΑΚΕΣ ΑΥΤΟΝΟΜΙΑΣ ΜΕ RELAY

Συνδεσμολογία πίνακα αυτονομίας

ΕΠΙΣΤΡΟΦΗ ΣΤΗΝ ΑΡΧΗ

Λειτουργία συστήματος αυτονομίας Jes

Ο κυκλοφορητής ξεκινάει, όταν η βάνα αυτονομίας είναι τελείως ανοικτή, σταματάει δε με το κλείσιμο του θερμοστάτη χώρου.
Ο ωρομετρητής χρεώνει, μόλις η θερμοκρασία του νερού φθάσει τους 40°C και η βάνα είναι τελείως ανοικτή.
Το πλαστικό κέλυφος είναι από ανακυκλώσιμο υλικό ABS, βραδύκαυστο.
Λόγω της απουσίας χειρομοχλού λειτουργίας, καθίσταται αδύνατη κάθε αντικανονική επέμβαση στο σύστημα, αυτονομίας-χρέωσης, ενώ παράλληλα με την ύπαρξη ενός relay προστασίας, αποφεύγεται κάθε πιθανή υποκλοπή.
